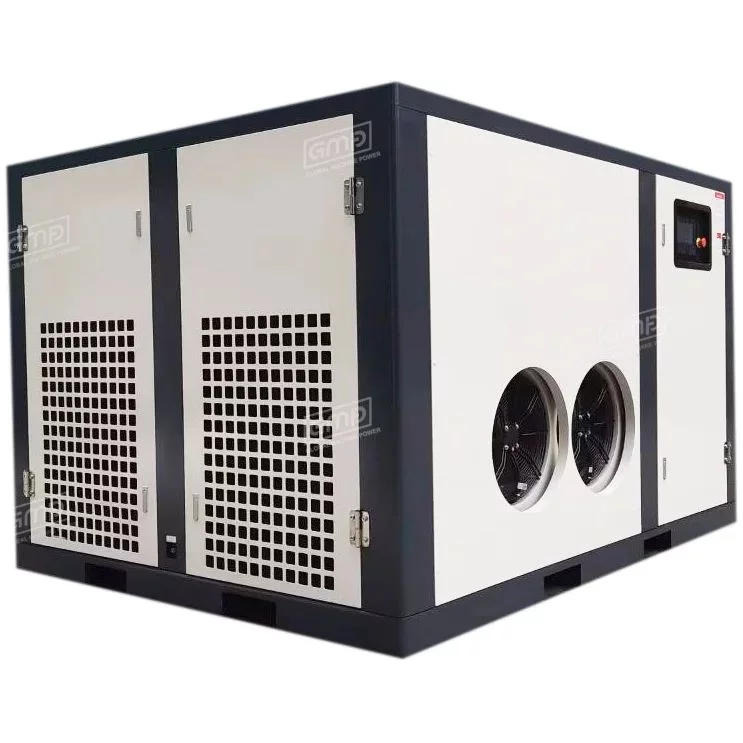

Винтовой компрессор GMP GM 280-25VSD TW

Описание

Винтовой компрессор GMP GM-280-25VSD производительностью 32200 л/мин, рабочим давлением в 25 атм и мощностью в 280 кВт. Работает от сети напряжением в 380 В. Оснащён частотным приводом. Тип привода – Прямой.

Винтовой компрессор высокого давления со встроенным осушителем и частотным преобразователем

Принцип работы

По сравнению с обычными одноступенчатыми винтовыми воздушными компрессорами, винтовые воздушные компрессоры среднего давления используют двухсистемную конструкцию с двумя винтовыми блоками, двумя электродвигателями и двумя инверторами, что эквивалентно двум отдельным винтовым компрессорам. Воздух сначала сжимается до давления 6-7 бар на первой ступени, а затем сжатый воздух под давлением 6-7 бар подается во встроенный рефрижераторный осушитель для удаления воды, чтобы предотвратить попадание влаги в сжатый воздух. Это помогает предотвратить попадание влаги из сжатого воздуха в винтового блок второй ступени и вызвать коррозию винтового блока. После рефрижераторного осушителя воздух проходит вторую ступень сжатия для достижения необходимого целевого давления.

Пневматическая схема подключения компрессора

Винтовые компрессоры GMP серии GM VSD с прямым приводом и частотным преобразователем — современные высокотехнологичные воздушные компрессоры. Благодаря применению всех доступных на сегодняшний день технических решения и своим собственным разработкам, компрессоры GMP способны работать в различных сферах. широкий модельный ряд позволяет подобрать компрессор любого давления, мощности или производительности.

Продуманная компоновка элементов звукоизоляционном кожухе позволяет использовать передовые решения.

Особенности продукции

1. Использование частотного преобразователя обеспечивает плавный запуск, незначительное влияние тока и снижение энергопотребления во время запуска.
2. Преобразование частоты контролирует скорость двигателя воздушного компрессора, чтобы обеспечить стабильное давление в системе без пульсирующих колебаний и избежать потребления энергии, вызванного чрезмерным давлением.
3. Нет нагрузки и разгрузки как у обычных воздушных компрессоров, а экономия энергии может достигать 40%.
4. Использование многоступенчатого сжатия позволяет сэкономить более 15% энергопотребления по сравнению с винтовым узлом одноступенчатого сжатия.

Двигатель

Компрессор использует высокоэффективный электродвигатель на постоянных магнитах для повышения надежности привода и общего КПД установки. Используются электродвигатели с IP55 либо IP65. Класс энергоэффективности электродвигателей- IE4 либо IE5 по выбору клиента.

Винтовой блок

Винтовой блок использует профиль нового поколения с интегрированной структурой вала, компактной структурой, стабильной работой и высокой энергоэффективностью.

Преимущество винтовых блоков серии VSD

• Более эффективные и мощные винтовые блоки.
• Сниженные обороты вращения и уровень шума.
• Усовершенствованный дизайн винтового блока, базирующийся на комбинации лопастей и новом профиле роторов, позволяет свести к минимуму утечки и повысить производительность компрессора.
• Новый профиль винтового блока с меньшими зазорами между роторами, позволяет снизить крутящий момент, что напрямую влияет на снижение энергопотребления.
• Новый профиль винтового блока позволил компрессорам серии VSD
  достичь самого большого диапазона производительности в данном
  сегменте оборудования.
• Большее количество сжатого воздуха, при меньших затратах электроэнергии, в сравнении с оборудованием конкурентов.
• Наиболее длительный срок службы, даже при экстремальных условиях эксплуатации, благодаря усовершенствованной конструкции подшипников винтового блока.

Панель управления МАМ6090

Панель управления компрессора МАМ 6090 позволяет легко эксплуатировать, настраивать и обслуживать компрессор.

Доступны следующие функции:

• Дистанционное управление / Локальное управление.
• Режим блока / Независимый режим.
• Включение и выключение двигателя.
• Измерение температуры, контроль и защита.
• Измерение и защита от скачков напряжения.
• Функция связи RS485, поддержка протокола MODBUS RTU.
• Защита для открытой фазы, перегрузки по току, разбаланса тока, высокого и низкого напряжения.
• Хорошая интеграция, высокая надежность и производительность.

Прочие компоненты

• Маслобак большой емкости, обеспечивает стабильное давления в системе и сепарацию масла.
• Система фильтрации. Индивидуальный воздушный фильтр с двухступенчатой системой фильтрации, эффективностью до 99,9% даже в тяжелых условиях.
• Система охлаждения. Высококачественные алюминиевые и медные радиаторы с хорошей теплопроводностью обеспечивают идеальную эффективность охлаждения. Кулер отделен от внутреннего корпуса с более высокой температурой, чтобы сэкономить более 30% энергии и снизить температуру воздуха на выходе 3 ~8℃.
• Клапан впуска воздуха. Высококачественные впускные клапаны с плавной регулировкой от 0 до 100% количества воздуха на входе для снижения энергопотребления. Встроенный обратный клапан для предотвращения обратного потока воздуха и масла в случае неожиданного сбоя питания.
• Встроенный магистральный фильтры позволяют достигнуть степени чистоты по содержанию паров масла в сжатом воздухе 0,01 мг/м3.

Области применения

1. Буровые установки
2. Химическая промышленность
3. Испытания трубопроводов и сосудов под давлением
