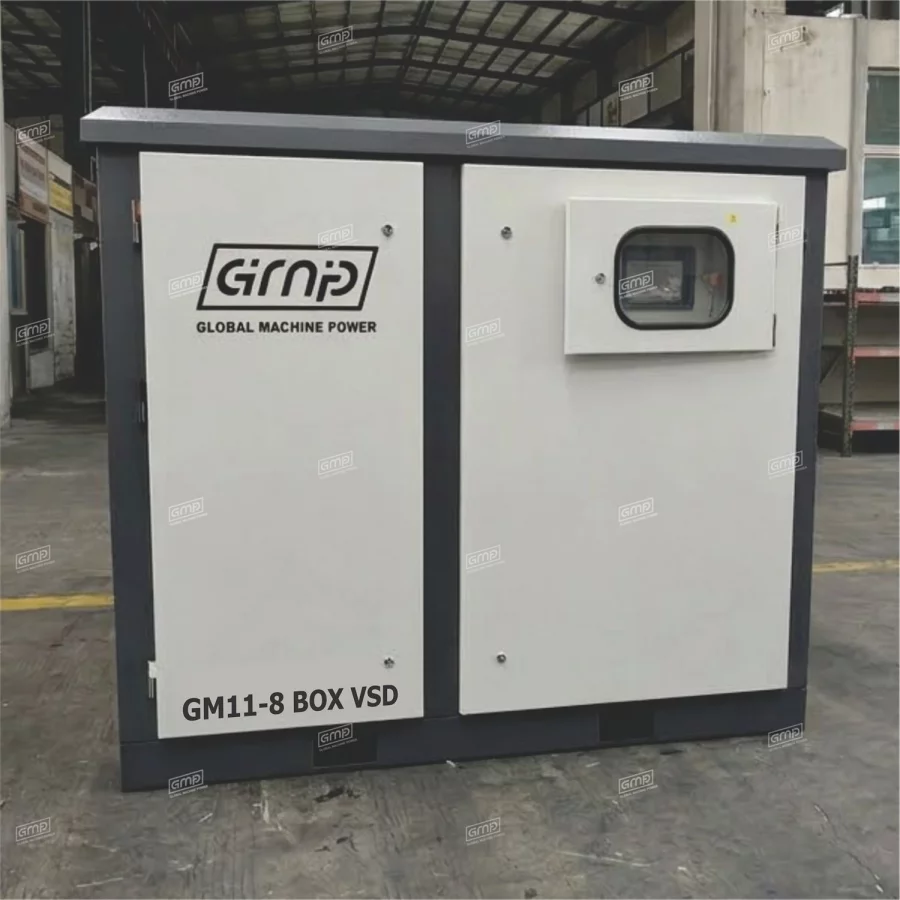

Винтовой компрессор GMP GM11R-10 BOX VSD

Описание

Устройство винтового компрессора GMP серии BOX для всепогодного уличного использования

Рис. 1 Основные ключевые особенности работы компрессора серии BOX

Конструктивные особенности всепогодного компрессорного шкафа

1. Корпус и общая защита

• Корпус шкафа является внешним и водонепроницаемым.
• Для отвода дождевой воды по углам корпуса предусмотрены специальные дренажные каналы.
• Компрессор покрашен специальной краской для эксплуатации в сложных метеорологических условиях.

2. Герметизация и защита от проникновения влаги

• Все критические элементы (дверные замки, дверные панели, панель контроллера) оснащены водонепроницаемыми барьерами с уплотнительными полосами.
• Отверстия для выхода воздуха и входа кабеля выполнены герметичными (водонепроницаемыми).

3. Система теплообмена и вентиляции

• Установлен решетчатый клапан лабиринтного типа, который выполняет двойную функцию:
  – Защита от попадания дождя внутрь шкафа.
  – Обеспечение эффективного отвода тепла от оборудования.
• Задняя дверь выполнена в виде жалюзи с функцией автоматического открытия и закрытия в зависимости от температуры внутри шкафа.

4. Система обогрева для работы при низких температурах (до -20°C)

• Внутреннее пространство шкафа оборудовано специальными нагревательными элементами, что позволяет работать в любую погоду (дождь, снег, ветер).
• Мощность нагревательных элементов регулируется автоматически (для компрессоров SC с контроллером SIEMENS) или в ручную с помощью выключателя в электрическом щите для компрессоров с контроллером МАМ6080, в зависимости от внешней температуры для минимизации энергозатрат.
• Реализован дополнительный подогрев масляного бака компрессора с помощью специализированного греющего рукава (см. Рис. №2).

Рис. 2 Греющий рукав маслобака

Винтовой блок BAOSI

1. Высококачественная конструкция подшипников, конические роликоподшипники встык и конструкция роликовых подшипников.
2. Используются подшипники ведущий мировых поставщиков: SKF, FAG, Timken.
3. Расчетный срок службы подшипников 50.000 часов.

Комплектация

1. Винтовой блок – BAOSI (Китай).
2. Электромагнитный клапан – CEME (Италия)
3. Контроллер и система управления – MAM
4. Датчик давления – Zhongce
5. Электродвигатель – PM Motor (Jiantian)
6. Частотный преобразователь – Inovance (Китай)
7. Муфта – KTR (Германия)
8. Термостатический клапан – VMC (Италия)
9. Программируемый контроллер – Inovance (Китай)
10. Клапан минимального давления – Hoerbiger (Германия)
11. Подшипник – SKF (Швеция)


Электродвигатель

Надёжный высокопроизводительный электродвигатель класса энергоэффективности IE4 по стандарту IEC/EN 60034-30. Опционально может быть установлен электродвигатель класса IE5 (максимально высокий).

Преимущества двигателя:

• Изоляция класса F.
• Подшипники SKF.
• Более высокая эффективность по сравнению с аналогичными изделиями на 3-5%.

Панель управления МАМ6080

Большая сенсорная панель управления компрессора MAM 6080 позволяет легко эксплуатировать, настраивать и обслуживать компрессор.

Доступны следующие функции:

• Дистанционное управление / Локальное управление.
• Режим блока / Независимый режим.
• Включение и выключение двигателя.
• Ведение журнала ошибок.
• Измерение температуры, контроль и защита.
• Измерение и защита от скачков напряжения.
• Функция связи RS485, поддержка протокола MODBUS RTU.

Частотные преобразователи Inovance

Частотные преобразователи Inovance MD500+ обеспечивают плавную регулировку производительности компрессора от 30% до 100% от номинала.

Данные частотные преобразователи работают вместе с синхронными электродвигателями на постоянных магнитах для достижения максимально возможного на сегодняшний момент КПД и энергоэффективности.

Это наиболее инновационное техническое решение компрессорной сфере.

На данных компрессорах установлены два инвертора INOVANCE - на основном двигателе и на двигателе вентилятора охлаждения.

Расходные материалы и масло

В наших компрессорах применяются качественные фильтра МАNN либо их высококачественные аналоги. Используется только синтетическое масло GMP позволяющее увеличить  межсервисный интервал на 150% по сравнению с более дешевыми аналогами.

ДОСТУПНОЕ И ФУНКЦИОНАЛЬНОЕ УДАЛЕННОЕ УПРАВЛЕНИЕ

• В стандартную комплектацию входит интеллектуальная система управления, которая обеспечивает чёткое отображение данных о давлении, температуре, мощности и прочих характеристиках в режиме онлайн.
• Может быть реализовано удалённое цифровое отображение и управление компрессорного оборудования.
• Умная система двойного преобразования частоты обеспечивает постоянное давление и температуру на выходе.
• Опционально возможно подключение системы рекуперации отработанного тепла.
• Встроенный пластинчатый теплообменник с тепловым рекуператором, размещённый непосредственно внутри компрессора, имеет простую конструкцию и удобное управление, что позволяет снизить затраты на покупку устройства для восстановления тепла.
• Теплообменник и элементы температурного контроля используют бренды, такие как Danfoss, обеспечивая высокую эффективность теплообмена и возможность восстановления 70-80% тепловой энергии.
• Если у пользователя уже есть устройство для восстановления тепла, оно может быть подключено напрямую к компрессору, обеспечивая функцию восстановления тепла.
